MEDIDOR DE AGUA
ULTRASÓNICO DOMÉSTICO
MEDIDOR DE AGUA
ULTRASONICO

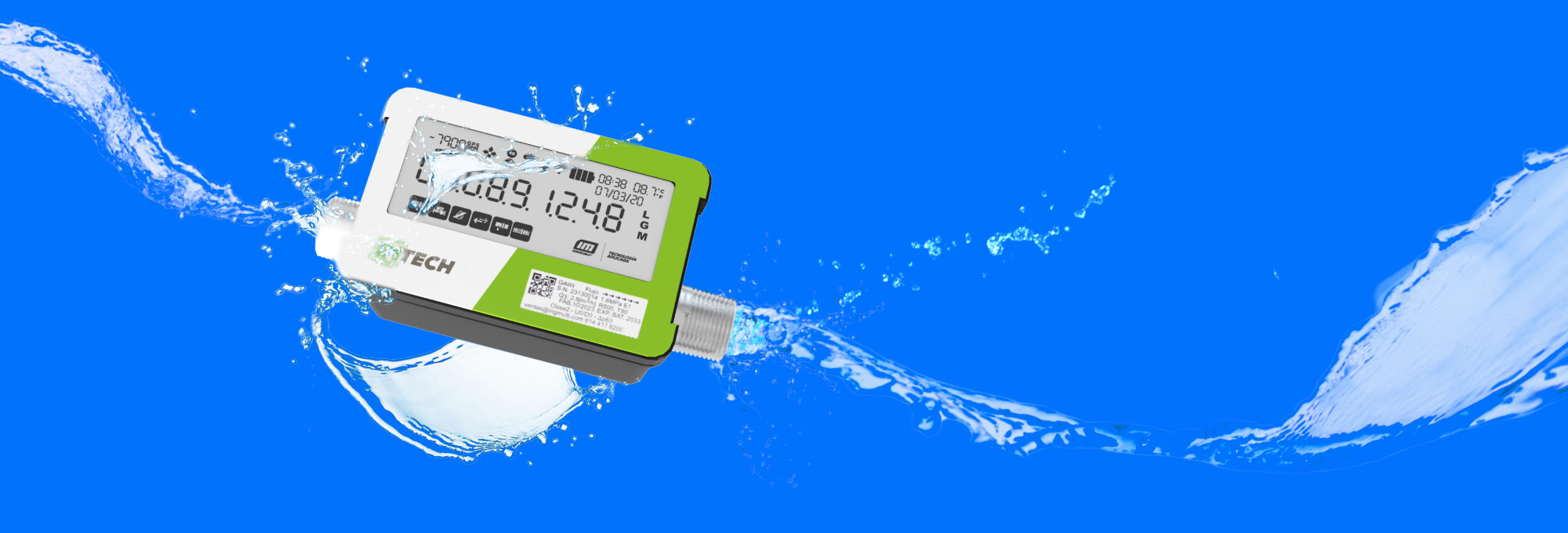

El Medidor de Agua Ultrasónico Doméstico de IMTECH Desarrollos, es una solución tecnológica para la medición de agua en instalaciones hidráulicas domésticas, con la capacidad de realizar mediciones desde 1ml, con un rango dinámico igual a 500, Comunicando por medio de la red celular las mediciones capturadas y alarmas.
El Medidor de Agua Ultrasónico Doméstico de IMTECH Desarrollos, es una solución tecnológica para la medición de agua en instalaciones hidráulicas domésticas, con la capacidad de realizar mediciones desde 1ml, con un rango dinámico igual a 500, Comunicando por medio de la red celular las mediciones capturadas y alarmas.
RANGO DINÁMICO DE 500 (R500)
LARGA VIDA
MEDICIÓN BIDIRECCIONAL
ENVÍO DE ALARMAS
TRANSMISIÓN POR LA RED CELULAR
DETECCIÓN DESDE 1ML
DESCARGA DE DOCUMENTOS EN PDF
Manual de instalacion y operación.pdf
Ficha técnica de los conectores mixtos.pdf
Ficha Técnica Medidor ultrasónico AWWA.pdf
Ficha Técnica Medidor ultrasónico ISO-4064.pdf

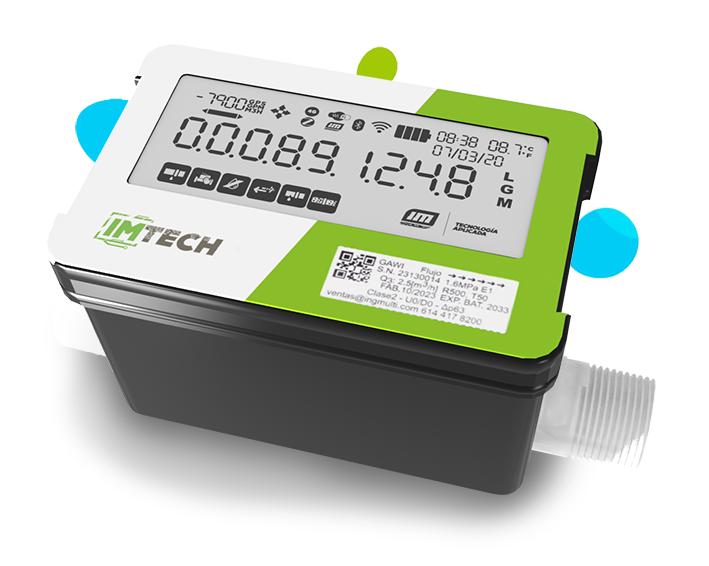

El Medidor de Agua Ultrasónico Doméstico es un equipo tecnológico que integra tecnología ultrasónica para la determinación del caudal instantáneo que transita por un sistema hidráulico, tomando en consideración el cálculo de alta precisión del tiempo de vuelo de la señal ultrasónica, además de integrar también un módulo de comunicación celular, con el cual se realizan transmisiones de la información del medidor para monitoreo remoto y configuración de parámetros.
El Medidor de Agua Ultrasónico Doméstico es un equipo tecnológico que integra tecnología ultrasónica para la determinación del caudal instantáneo que transita por un sistema hidráulico, tomando en consideración el cálculo de alta precisión del tiempo de vuelo de la señal ultrasónica, además de integrar también un módulo de comunicación celular, con el cual se realizan transmisiones de la información del medidor para monitoreo remoto y configuración de parámetros.
Comunicación

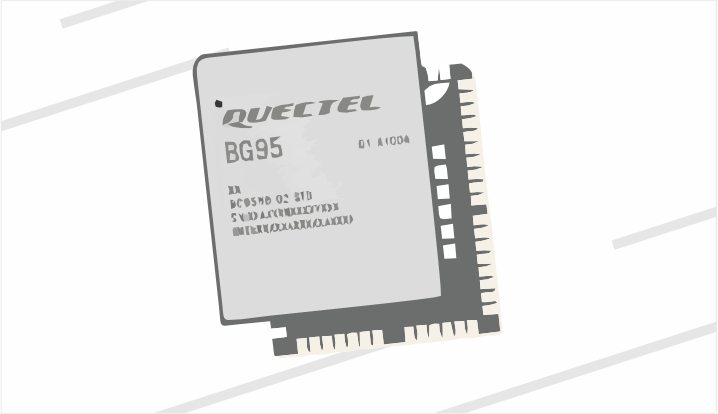

El módulo celular Quectel BG95 integrado para comunicación permite realizar transmisiones configurables de la información recolectada por el medidor, permitiendo un monitoreo remoto del volumen de agua, temperatura y otros datos recabados. La comunicación es bidireccional, tanto para el envío de información como para la configuración del medidor.
Metrología

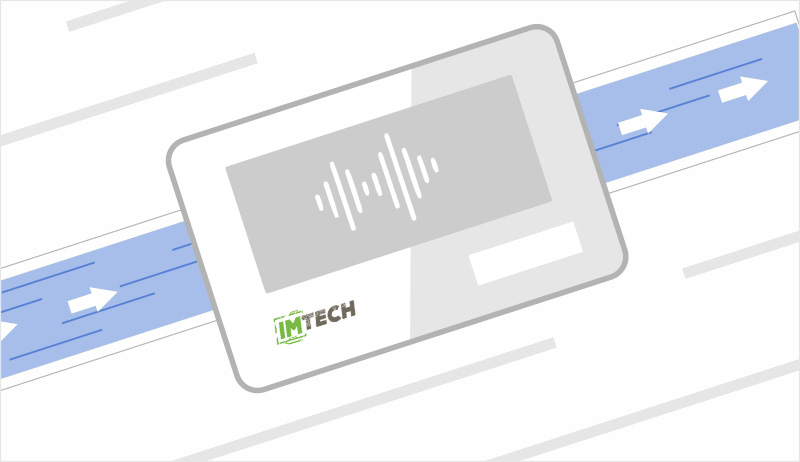

El medidor permite realizar lecturas precisas del flujo de agua que pasa por una tubería, utilizando el cálculo del tiempo de vuelo de la señal ultrasónica enviada, y, con base en el cálculo realizado al considerar distintas variables dimensionales del equipo y otras variables físicas de la señal ultrasónica en tránsito, se obtiene el valor preciso de volumen de agua por unidad de tiempo a medir. El equipo se describe por tener un rango dinámico de 500 (R500), con un valor de Q3=2.5LPH y Q1=5LPH.
Temperatura
El sistema presente en el medidor de agua permite el monitoreo de la temperatura del medidor cuando éste se encuentra sin la presencia de agua en la tubería, misma que mostrará en pantalla mientras se encuentra con tubería vacía. Una vez que se detecta agua en la tubería, el medidor mostrará el cálculo estimado de la temperatura del agua presente en el mismo.
Instalación

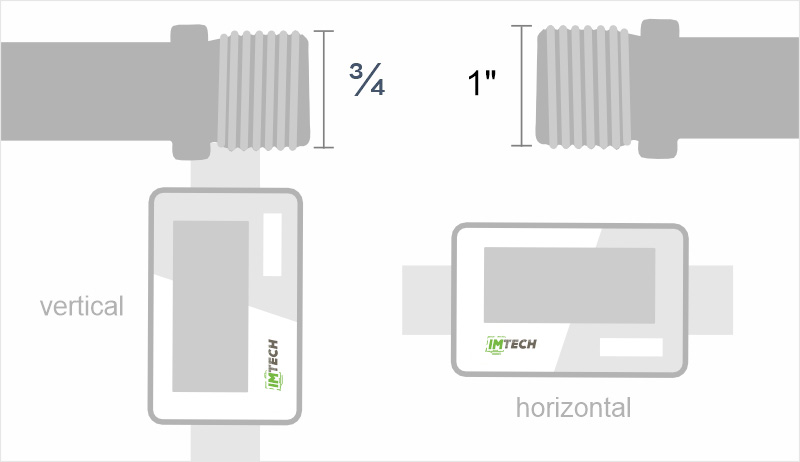

La instalación del medidor en la red hidráulica es sencilla, teniendo rosca de ¾’’ y 1’’, según el modelo, con rosca recta. El equipo tiene la capacidad de ser instalado de manera horizontal en cualquier dirección y vertical en dirección ascendente, conservando sus propiedades de precisión en la medición.
Visualización
El medidor cuenta con una pantalla LCD para visualizar los valores recolectados por el medidor, teniendo un totalizador del volumen de agua absoluto que ha registrado de 9 dígitos y 4 o 3 decimales, dependiendo del volumen acumulado, indicador de fecha y hora actual, nivel de batería, nivel de señal de conexión, temperatura, símbolo de alarma activada, flechas indicadoras del nivel de sentido de flujo y gasto instantáneo del caudal registrado con 4 dígitos.
NFC
El dispositivo cuenta con un puerto de comunicación NFC para compatible con cualquier dispositivo que cuente con este tipo de comunicación, los usos principales de este puerto son:
- Configuración
- Puesta en modo de prueba
- Pruebas de comunicación
- Disparo de transmisiones de memoria interna
Memoria

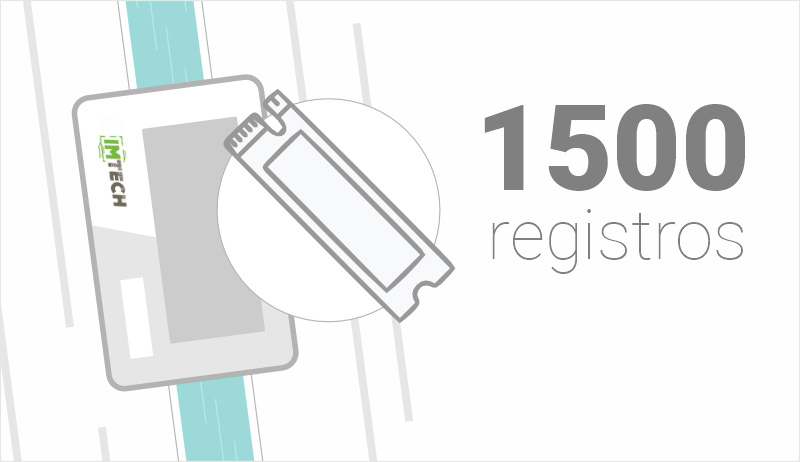

El medidor cuenta con una memoria interna de 1500 registros, la cual puede ser transmitida en cualquier momento mediante un dispara por NFC, el dispositivo almacena toda la información que se transmite, además puede realizar almacenaje de información programada.
Otro de los usos de la memoria es el de asegurar que la información no se pierda, es decir, si un paquete de datos transmitido por celular no confirmo entrega, el paquete queda almacenado en la memoria y es transmitido en la siguiente oportunidad.
Memoria (Cont.):
Los datos almacenados en la memoria interna del equipo son:
- Consumo acumulado
- Gasto instantáneo al momento de almacenar
- Consumo en sentido inverso
- Hora de transmisión
- Fecha de transmisión
- Nivel de batería
- Temperatura del microcontrolador
- Alarmas activas al momento de almacenar
- Razón que disparó la transmisión
- Token de seguridad para acceso a la base de datos

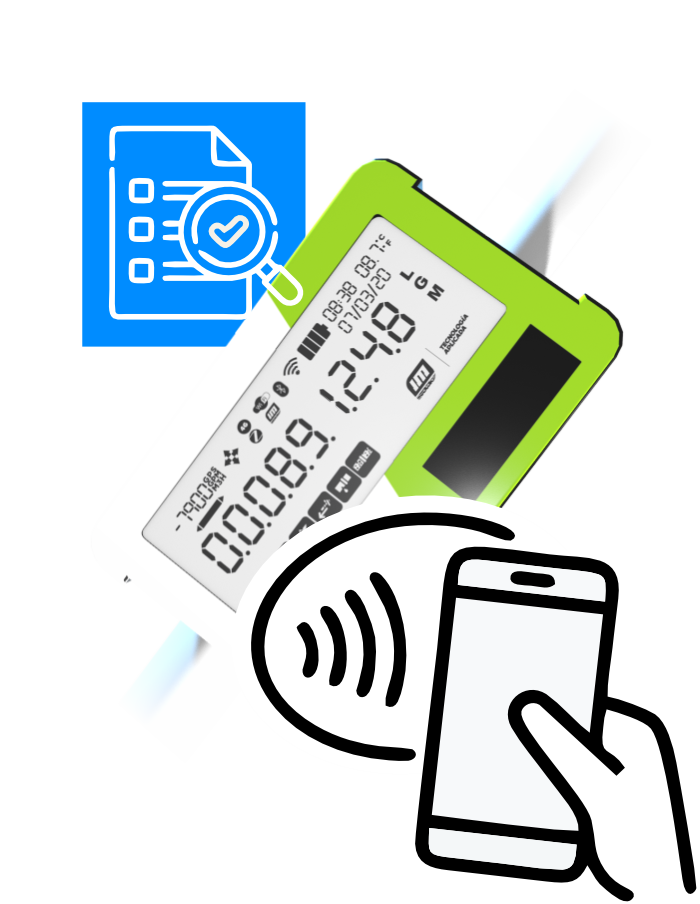

Modo de prueba
El medidor puede ponerse en modo de prueba mediante el uso del puerto NFC. Las operaciones que realiza el medidor en modo de prueba son las siguientes:
- Enciende de forma secuencial todos los segmentos del LCD
- Dispara una transmisión cada 5 minutos
- Realiza una prueba de calidad de la señal ultrasónica
- Después de 20 minutos el medidor regresa su operación normal
Materiales
El medidor ultrasónico de agua GAWI está fabricado en policarbonato transparente de alta densidad y de grado alimenticio, permiten tener un dispositivo confiable. Gracias a la tubería transparente es posible detectar fácilmente cualquier obstrucción en la tubería.
Los reflectores están fabricados en acero inoxidable 304 en Cal.16
Cuenta con un cristal templado de 4mm de espesor que soporta caídas de hasta 5 metros sin dañarse.
El cuerpo del medidor está fabricado de una sola pieza, esto junto con la fusión entre la tapa y el cuerpo del medidor nos permite aislar completamente la electrónica del equipo y lograr un grado de hermeticidad IP68 sin correr el riesgo del desgaste de empaques en el largo plazo. Reducir riesgos de sulfuración en los componentes electrónicos.
Alarmas
El medidor cuenta con varias alarmas que ayudarán al usuario a detectar problemas en sus líneas hidráulicas, las alarmas con las que cuenta el dispositivo son las siguientes:
Goteo
El dispositivo detectará un flujo continuo sin detenerse de entre 1 y 10ml por segundo, luego de un valor de tiempo definido por el usuario (o default en su caso) se envía una transmisión al usuario avisando del goteo.
Flujo Inverso
El dispositivo detectará un flujo existente en sentido inverso, luego de 20 minutos de detectar un flujo inverso ininterrumpido, entonces enviará una transmisión para anunciar al usuario. El dispositivo encenderá el símbolo de la alarma en la pantalla del medidor.
Vacío
El dispositivo detectará cuando exista vacío en la tubería, encendiendo el símbolo de vacío en la pantalla del medidor.
Burbujas
El medidor detectará la presencia de burbujas en la tubería, encendiendo el símbolo de burbuja en la pantalla del medidor.
Fuga
El dispositivo detectará la presencia de una fuga cuando exista un flujo alto continuo e ininterrumpido, luego de un lapso de tiempo en dicha condición, el medidor envía una transmisión al usuario para informar del evento. Se encenderá en el medidor un símbolo de fuga.
Señal ultrasónica débil
El dispositivo detectará la presencia de una señal ultrasónica deforme o deficiente en su forma y amplitud, a raíz de lo cual se encenderá la alarma de “Señal ultrasónica débil”, esta situación se puede presentar por distintos factores como una obstrucción en la tubería, una manipulación de los reflectores o la tubería, un daño en los sensores, un daño en la tubería.
INFORMACIÓN TÉCNICA
|
ESPECIFICACIONES METROLÓGICAS |
|
|
Caudal mínimo (Q1) |
5 LPH |
|
Caudal de Transición (Q2) |
8 LPH |
|
Caudal Nominal (Q3) |
2500 LPH |
|
Caudal Máximo (Q4) |
3125 LPH |
|
Rango Dinámico ( ) |
R500 |
|
Clase de exactitud |
Clase 2 |
|
Precisión |
±5% para Q1≤Q<Q2 ±1.5% para Q2≤Q≤Q4 |
|
Normas metrológicas |
ISO 4064, AWWA C175-18 |
|
ESPECIFICACIONES DE FUNCIONAMIENTO |
|
|
Pérdida de presión (∆p) |
∆p63 |
|
Presión máxima permisible |
1.6 MPa |
|
Presión de operación |
10 bar |
|
Clase de temperatura |
T50 |
|
Temperatura de operación nominal |
30°C |
|
Clase de sensibilidad |
U0/D0 |
|
Registro y sellado |
IP68 |
|
ESPECIFICACIONES ELÉCTRICAS |
|
|
Batería |
3.0v, 13Ah |
|
Tecnología de batería |
Dióxido de litio-manganeso ( ) |
|
Consumo promedio del dispositivo |
140 µA |
|
Duración de la batería mínima |
10 años |
| ESPECIFICACIONES DE COMUNIACION CELULAR | |
| Módulo de comunicación | Quectel BG95 |
| Tecnología de comunicación |
LTE Cat M1, Cat NB2 y EGPRS |
| Bandas de operación Cat M/NB |
B1/B2/B3/B4/B5/B8/ B12/B13/B18/B19/ B20/B25/B28 /B66/B85 |
| Frecuencias de operación EGPRS | 850/900/1800/1900 MHz |
| Potencia máxima de salida (DBm) |
Power Class 5 21 @ LTE Bands |
|
ESPECIFICACIONES DE COMUNICACIÓN NFC |
|
|
Tecnología |
NTAG NFC Forum Type 2 Tag |
|
Seguridad |
Manufacturer-programmed 7-byte UID for each device ECC-based originality signature 32-bit password protection to prevent unauthorized memory operations from NFC perspective may be enabled for parts of, or complete memory |
|
Estándar |
SO/IEC 14443A compliant |
|
Alimentación |
Energy harvesting from NFC field |
